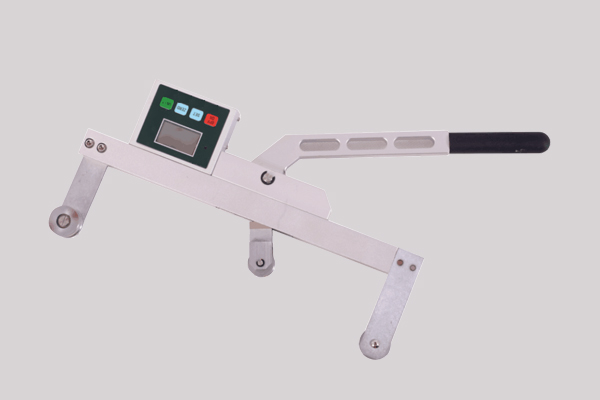

BDR-S绳索张力计

　　一、概述

　　1.1主要用途及适用范围

　　BDR-S系列绳索张力计是一款在线测量电线电缆、光纤和绳索等张力的仪器，主要适用于高铁行业、电力行业、通信行业、交通运输行业、建筑行业、游乐场等场合。也适用于各大科研院校、检测机构等场合。

　　1.2产品特点

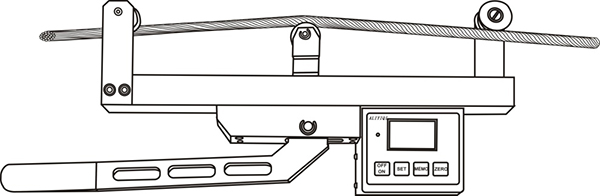

　　1.2.1在线测量：测量绳索时绳索不需拆卸，可在线测量具有张紧力的绳索，实时加载绳索张力时，可在线观察实时张力。

　　1.2.2便携式：仪器采用高强度铝合金结构，重量轻、体积小、携带方便，测量绳索张力时，一人便可完成所有操作。

　　1.2.3 操作方便：仪器加载机构采用杠杆结构，只需要将仪器手柄推到底就可以正确测量绳索张力。
　　1.2.4 仪器性能稳定，测量精度高，当被测绳索规格与测力计中储存的绳索号一致时，在可定量程内，测量精度可达5%。

　　1.2.5仪器内置3种预设规格绳索，测量时只需选择相应的绳索号即可。

　　1.2.6数显显示力值，仪器采用LCD显示测量力值，读数更加方便。

　　1.2.7三种单位切换：仪器可切换N、Kgf和Lbf三种力值。

　　1.2.8仪器可保存383组测量数据，保存的数据可通过电脑导出。

　　1.3 品种、规格

　　1.3.1 BDR-S-A绳索张力计内置规格如下表:

索引号	线径(mm)	满量程(N)
1	φ7.5	5000
2	φ9	5000
3	φ10.5	5000

　　1.3.2 BDR-S-B绳索张力计内置规格如下表：

　　1.4.3电源：7.2V 镍氢电池组

　　1.4.4 充电器：输入AC 100~240V 50Hz 输出：DC 12V 500mA

　　1.4.5 采样率：10Hz

　　二、产品整体结构

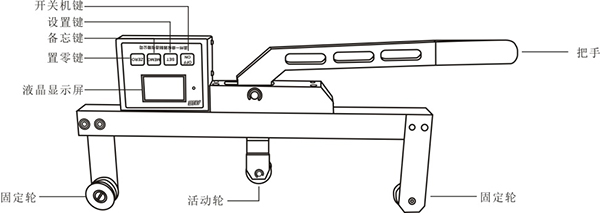

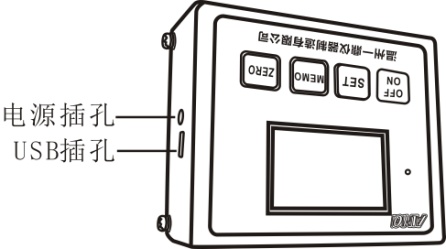

　　2.1 外形结构

　　

　　

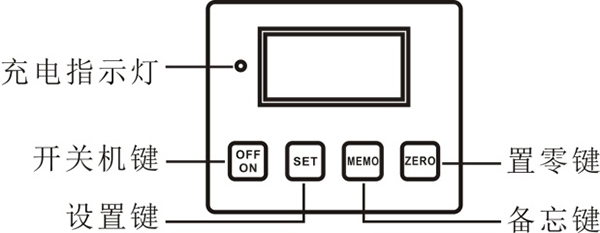

　　2.2 液晶屏功能
　　　　

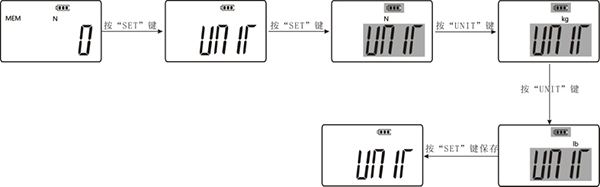

　　（峰值模式）、无此字符显示（表示实时荷重值模式）二种模式之间相互切换，选择所需模式，再按“SET”键保存并进入下一功能设置，如下图所示：
　　
　　3.2.4上限值设置：按“SET”键进入上限值设置，按“ZERO”键和“MEMO”键进行数字调整，选择所需数值，再按“SET”键保存并进入下一步功能设置，如下图所示：
