IMP-TENS-CO测量系统

IMP-TENS-CO测量系统是一种移动的分析工具，用来比较旋转系统中线材和缆绳的张力差异。这个系统需要PC来支持工作.

依靠具有专利权的测量方法，仅需一个传感器就能测量多个点的张力.

测量结果可以通过数字显示，也可以存储为ASCII码. 在力-时间线性图上，可以看出张力的时间变化规律. 当超出设定的力的范围时, 产生一个报警信号.因此在张力监控条件下，绞线和合股的质量可以得到保证.

零部件在设备上的安装非常简单快捷

这个系统设计为检测和调整张力的移动设备.不适用于各种条件下的长时间测量.

IMP-TENS-CO 系统测量的原理

张力测量是建立在被测材料相对于运动方向产生一定角度的基础上实现的.

使材料变形的力与被测张力时成正比例关系的.如果想测量出张力，那么材料的变形角度必须知道.

这个原理通常被叫做 '3 轮系统'.

这是很多张力测量的基础.

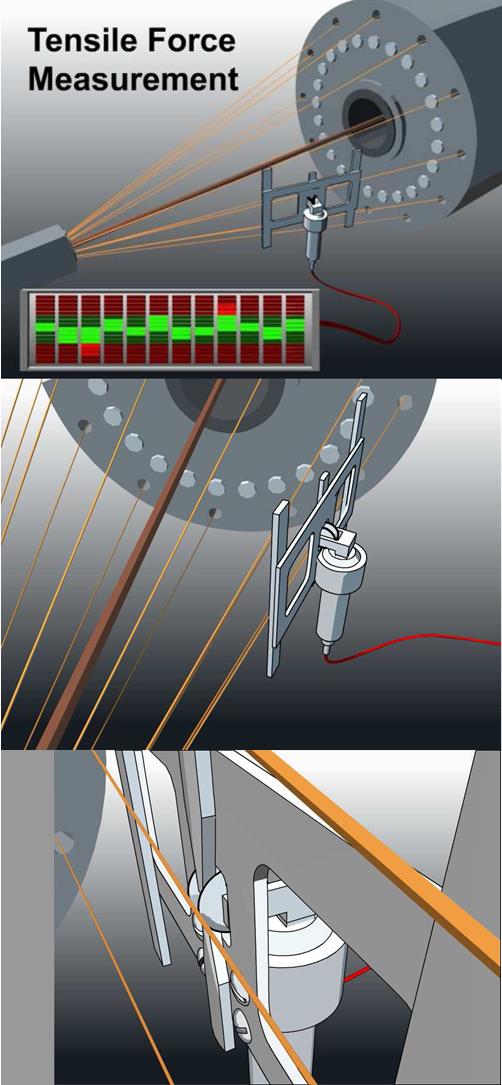

根据这个原理，用一个外部固定安装的设备区测量旋转机械里的线材张力是可能的.

通过旋转每一条线都会到达张力传感器.  有一个从上至下的斜坡. 在斜坡的制高点上有一个力学传感器.线缆经过传感器的角度是精确设定的.

当线材经过时，传感器测量线材的张力.

5°的变形就可实现精确的测量 ,相当于传感器包围角10°.

在这个过程中线材的机械负载非常小, 因此损伤可忽略不计.

非接触操作指示器记录机械旋转速度和识别每一根线材.

我们可以建议您如何操作，请填写技术问卷表.

条件:

所有被测量的线材必须在相同半径的轨迹上旋转.

旋转速度不能超过 (外围速度) 1 m/sec.

在测量过程中线材接触传感器的角度不能变化.

Restrictions:

有合适张力的被测量线材最大不能超过4 mm 直径 (铜线). 仅有直线(无弯曲) 可以测量.

一个旋转周期 内每条线材有一个张力值被记录下来. 最多有32条线材的张力可以立刻显示在力-时间图中.

每个位置进行长久测量时不可能的
