光纤张力仪的使用方法

2020-05-19 17:01


  从事光纤光缆行业的很多同事都会在生产过程中遇到光纤张力测量的问题?张力仪不是一种常见的设备,很多人都不了解。下面我为大家简单介绍一下光纤张力仪的使用方法。
  要了解光纤张力仪的使用方法,首先要明白为什么要去测量光纤的张力。
  光纤在放线时要使用光纤张力仪和光纤张力计测量光纤张力,因为放线张力影响光纤余长的形成,所以我们要求无论实在高速和低速的情况下,所有光纤放线架的张力有需要保持一致。如果张力超工艺允许的值,光纤可能会被拉伸伸长,光纤越向束管内侧靠近,得到的正余长就会越小。如果光纤张力小于工艺允许的值,光纤越向束管外内侧靠近正余长越大。张力过大会影响光纤的传输性能和寿命。张力过小会引起放线不稳极易引起光纤的抖动,会导致套管的直径不均匀。
所以在生产过程中要用动态光纤张力仪和光纤张力计对光纤张力进行测量,。根据不同设备和厂家的工艺,光纤的放线张力在60g-120g之间为宜。

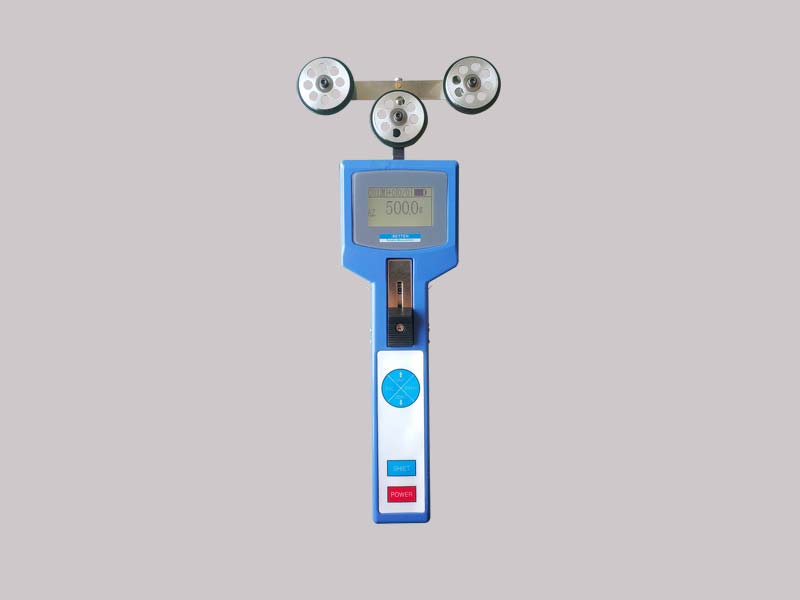

  下面以百坦品牌的NTF系列光纤张力仪为例,为大家介绍一下光纤张力仪的使用方法。
  收下涉及的问题是选型,如何确定光纤张力仪的量程呢?一般常用光纤直径都在0.3m以下,光纤张力一般也就是几十克。所以选择百坦品牌张力仪时,可以考虑选择NTF-200或者NTF-500都可以。
  拿到张力仪后,按POWER键开机。一般张力仪出厂都会按照常用光纤直径校准好的。张力仪背面有线径补偿器,测量前把你测量的光纤一小段夹到线径补偿器中。NTF系列张力仪具有自动清零功能,一般开机后会自动清零。但由于有时温度影响,开机会有初始值。可以按动ZERO键辅助清零。仪表稳定后按动一次ZERO键就可以了。通过中间拇指滑块向上推动张力仪,张力仪两边的轮子下沿卡住被测量的光纤后,缓慢释放拇指滑块,两边导轮会回落的初始位置的,并把光纤压到中间导轮上。这样光纤会带动三个导轮旋转。此时手尽量保持仪表稳定,看读数基本稳定了,就可以读数了。
