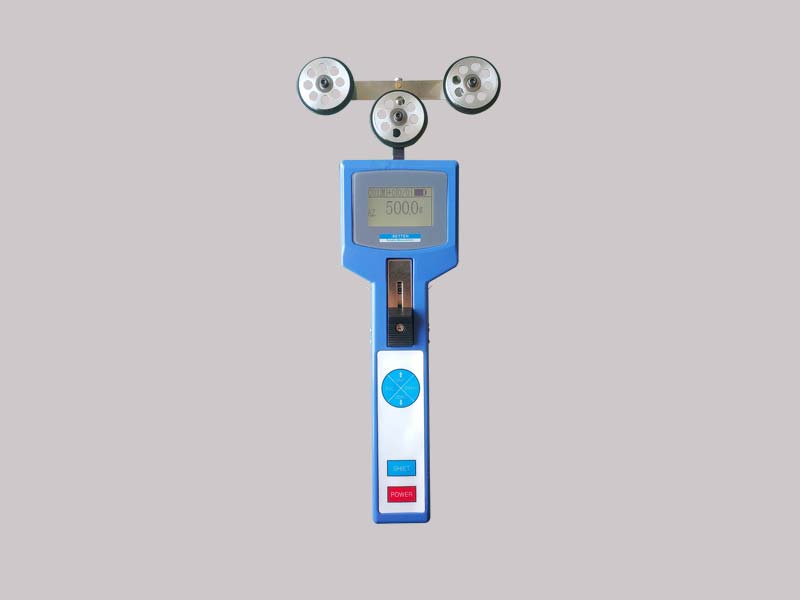

NTF光纤光缆张力仪



NTF系列
NTF系列有10种张力范围从2.0-200.cN 到1.0N-25.0N。
提供大直径导轮，被测材料经过导轮时形成的包围角足够大，避免材料测试时产生折痕，适用于玻璃纤维，光纤，人造纤维等敏感材料测量。可测量光纤及光纤套管的张力
电子张力仪具有读数精确及兼具机械式仪表的动态显示优点。
2种不同的型号NTF（基本型号） 和 NTFX（带有数据输出型号）

型号NT F系列的新特点
带背光的LCD显示屏提供两种不同的显示方式
-数字式显示

-数字显示加张力变化趋势条显示
  优化的设计，使得测试中测试数据，导向轮和被测材料状态尽收眼底。
为了达到最高的测量精度，仪表背部有线径补偿器。
采用特殊的传感器技术，每个测量点都具备自动清零功能，提高测量精度和操作方便性。
客户可以根据材料不同自己进行标定，最多可允许客户标定10种材料。
灵活的菜单设置功能，可满足不同操作者的要求。
测量值显示单位可选择g ,kg, c N,N ,daN,lb
可记录测量过程中的最大值，最小值，峰值，平局值，还可记忆存储10个独立的测量值。
可编程的趋势状态条显示，可设置最大值最小值，可清晰判断张力变化的范围，兼具机械式张力仪表的优点
如果现场测量的材料和标准的标定材料有偏差，可在现场通过仪表调节。

背光LCD显示屏提供两种不同的显示界面

型号NTFX的附加功能
标配USB接口
NTVIEW 软件可以在计算机上实时显示被测数据，并将被测数据存储到文件中
WIFI功能用于仪表和计算机的无线通信（可选）

方便用户操作的全字符设置菜单，功能设置可以通过密码进行保护

NTVIEW 软件可以在计算机上进行张力检测数据的显示和存储，NTFX 型号张力仪可以采用USB接口或者通过可选择的WIFI模块将数据传输的计算机上

特性
实时数据读取
实时数据可以采用X-Y坐标曲线方式进行显示
进行数据分析时，数据显示的曲线可以放大/缩小，修改比例等
可以设置报警值，当超过报警值时，软件中状态条显示红色
存储的数据可以再次被读出，以曲线方式显示到屏幕上。

NTF及NTFX共有特点

方便直观的观察
导向轮
被测材料
读数

导向轮移动装置确保运动材料易于捕捉
带有滚珠轴承的V型槽导轮
坚固的防滑铝制外壳,抗电池干扰
LIPO锂离子聚合物电池（可持续运行约60小时）


型号NTF


型号	张力范围	测量头宽度	标定材料(聚酰胺单丝)	是否包含线径补偿
	2.0-200.0 cN		φ0.12mm	是
NTF-500	5.0-500.0 cN	140mm	φ0.2mm	是
NTF-1000	10-1000 cN	140mm	φ0.4mm	是
NTF-2000	20-2000 cN	140mm	φ0.6mm	是
NTF-2500	25-2500 cN	140mm	φ0.6mm	是

可选附件：F 省力手柄


型号NTFX

型号	张力范围	测量头宽度	标定材料(聚酰胺单丝)	是否包含线径补偿
	2.0-200.0 cN	140mm	φ0.12mm	是
NTFX -500	5.0-500.0 cN	140mm	φ0.2mm	是
NTFX -1000	10-1000 cN	140mm	φ0.4mm	是
NTFX -2000	20-2000 cN	140mm	φ0.6mm	是
NTFX -2500	25-2500 cN	140mm	φ0.6mm	是

可选附件：F    省力手柄 （订货编码 例：NTF-1000-F）
          WF  WIFI无线数据输出  （订货编码 例：NTFX-1000-WF）

参数规格：

精度           1%满量程（FS)
显示更新频率   0.5秒
可选单位       gf, cN, N, kgf, daN，LB（不同量程可切换单位不同）
可调整范围         显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度        2000m/min
可存储值       最大值，最小值，最大峰值，最小峰值，平均值
显示器            点阵式液晶显示屏
输出           可选无线WIFI输出，有线连接数字输出
外壳尺寸       76×46×275mm
电源                       锂离子充电电池，连续工作约60个小时
工作温度       10-45℃，90%相对湿度或更少
附件                       仪表，说明书，合格证，充电器，仪表箱

应用范围              绞线机，绕线机线切割机，碳纤维绕线设备，光纤缠绕设备，光缆
生产备，玻璃纤维缠绕设备，钢帘线生产设备，轮胎生产设备，钢丝绳生产设备.


NTF 发货包括   张力仪  ，便携式仪表箱，充电器，中文说明书，合格证。

NTFX发货包括   张力仪，便携式仪表箱，充电器，中文说明书，合格证，数据连接线，软件U盘。
